  Модификация интерфейса Digidesign HD192



      Модификация интерфейса касается известной проблемы подключения его выхода к устройствам имеющим несимметричные входы.
  Digidesign HD192 unbalanced out moding


      Как лживо красуется надпись о возможности несимметричного подключения к положительному плечу симметричного выхода знает каждый, кто пытался снять несимметричный сигнал из этого интерфейса. Избавиться от сетевого фона так никому и не удалось. На англоязычных форумах дискуссии об этом начались с момента появления интерфейса и так и не утихли до сих пор. Вывод к которому пришли все - что ни делай, всё равно фонит. Но, необходимость подключения этого интерфейса к нашему сумматору, всё же, заставила решить эту проблему раз и навсегда.

    Тот, кто не умеет паять - может забыть о возможности нормального подключения интерфейса по несимметрии. Без конструктивного дополнения схемы осуществить такое подключение невозможно. Но, хорошая новость в том, что наше вмешательство ничего не разрушает в конструкции, а будет лишь дополнением, сохраняющим все функции и оригинальный конструктив интерфейса.



  Почему появляется фон?


      Дело в том, что земли на контактах и на корпусе разъёма DB-25 являются не сигнальной землёй, а корпусно́й землёй интерфейса. Такая организация выхода хороша́ для симметричных трансформаторных входов больших студийных пультов, в которых земля никак не связана с сигналом. Но для несимметричного подключения она более чем криминальна. Фактически, такая земля ничем не отличается от силовой (сетевой) земли, точнее – это она и есть:

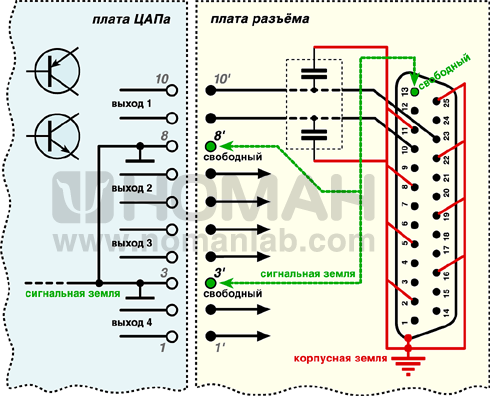

  HD192 output schematic

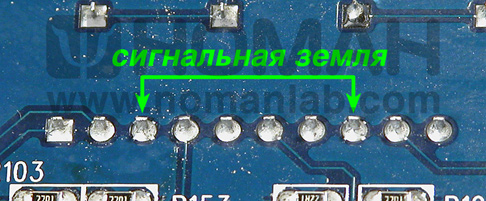

      Оказалось, что сигнальные земли (фото ниже) выходят-таки из платы ЦАПа (контакты 3, 8), но на плате разъёма они просто висят в воздухе (3', 8'), т. е. ни с чем не соединены. Зелёная пунктирная линия на рисунке - то соединение, которое нам надо добавить.


  HD192 DAC board

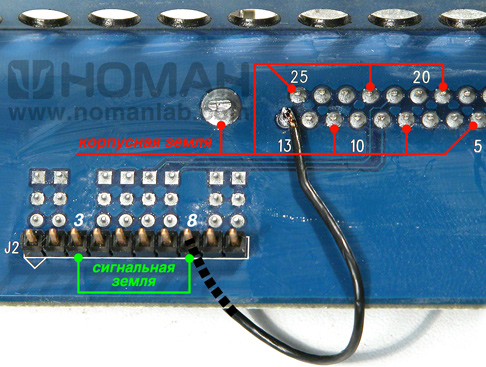

      К счастью, у разъёма DB-25 оказался свободным 13-й контакт (слава предрассудкам разработчиков! :)). Вот его-то мы и используем для подключения сигнальной земли. Разумеется, разъём на соединительном проводе тоже надо будет перепаять или сделать новый кабель, запаяв в нём все земли на 13-ю ногу.



  HD192 DAC connect board
      Практическое подключение по такой системе трёх разъёмов DB-25 (24 канала, два интерфейса HD192) показало полное исчезновение сетевого фона.

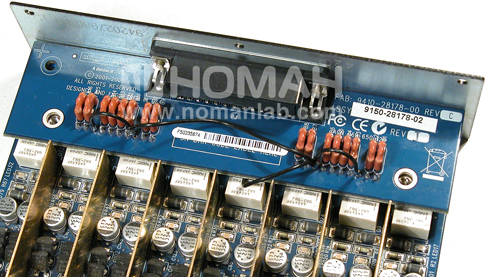

  modified Digidesign HD192 DAC


...но вопрос к разработчикам Digidesign всё же остался: зачем они ввели в заблуждение стольких людей и написали на интерфейсе, что к нему можно подключаться несимметрично?



© 2011 Никита Иванов-Номан
